为什么工程师选MOS管时最看重这三个参数? MOS管三大核心参数

tant：MOS管核心特性解析，三大参数如何决定电路性能上限？

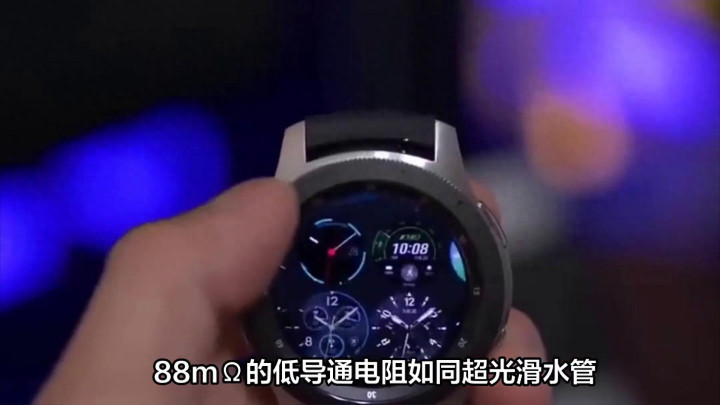

·一、导通电阻。电路能效的隐形门槛，如果把电流比作水流，导通电阻就是水管内壁的阻力，阻力越小水流越顺畅，能量损耗越少。在智能手表的5V转3.3V电路中，88mQ的低导通电阻如同超光滑水管，比行业平均150m减少40%损耗，直接延长8%续航时间。这种"硬件级能效优化"让电路告别"漏电"烦恼。

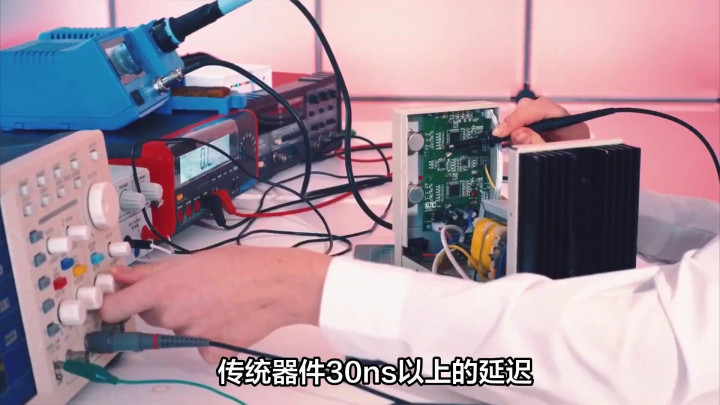

·二、开关速度。高频应用的核心竞争力，开关速度堪比百米赛跑的起跑。反应--20ns级导通延迟在高频切换中累积显著优势，就像5G基站电源模块快速开关减少电压电流"撞车"损耗，系统效率提升15%-20%。传统器件30ns以上的延迟如同"慢动作"，而20ns级响应则像装上"涡轮增压"，完美适配5G、AloT的高频需求。

·三、可靠性。极端环境下的性能保障，可靠性设计就像给电路穿"防爆服"，零下55°C~150°C宽温范围适应东北寒冬与沙漠酷暑，阻燃封装阻止短路起火，125C/W低热阻避免"发烧"死机烧。工业数据显示结温每降10°C，器件寿命延长2倍。这种"抗压能力"让户外设备全年无休稳定运行。

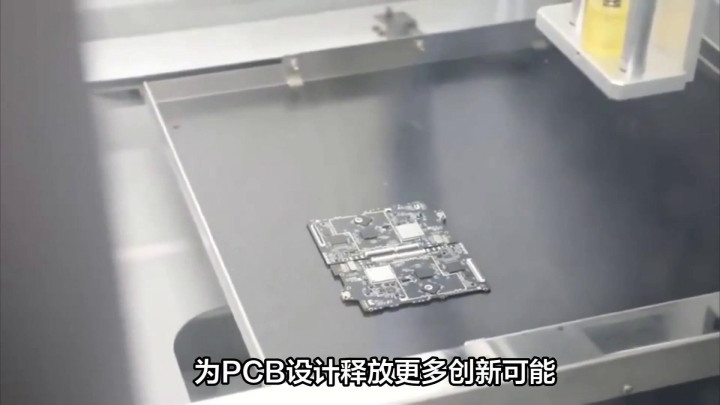

封装技术对PCB设计的重要性，小尺寸如何释放大潜能？SOT-23封装的2.8mmx1.2mm尺寸如同紧凑型公寓，比传统封装节省65%空间。支持智能手机10层PCB堆叠，整机厚度控制在7mm内，配合125C/W低热阻设计，热量快速导出，避免高密度布局中的"局部发烧"问题，为PCB设计释放更多创新可能。

核心参数速查表，合科泰S12301正是这些特性的集大成者。88mQ/85m低导通电阻延长设备续航，20ns级开关速度适配高频场景，SOT-23小封装释放PCB空间，零下55°C~150°C宽温设计保障极端环境稳定稳。

这款MOS管就像为电路性能量身定制的"优化大师"，让工程师轻松破解参数陷阱，
